GYXTC 8Y es conveniente para la instalación en el ambiente aéreo para las comunicaciones de larga distancia.
Puede también ser utilizado para el conducto y el método enterrado. El miembro de fuerza del metal es similar al GYTC8S.
Alambres de acero y tubos flojos llenados del compuesto impermeable para asegurar el bloqueo compacto y longitudinalmente del agua.
Componen al miembro de fuerza del metal de los alambres trenzados como la parte favorable que se terminan con una envoltura del polietileno para ser cuadro 8 estructura. Cinta de acero acanalada acorazada y envoltura externa del polietileno proporcionar las características de la resistencia del agolpamiento y de la resistencia del tiro del arma. Como la fuerza central, el miembro de fuerza del acero-alambre mejora la resistencia a la tensión. Además, es rodeada por el tubo y el agua flojos que bloquean el sistema.
Podemos suministrar diversas clases de cable de fribra óptica, tales como GYXTW (y), GYTS (GYTA), GYXTC8 (GYTC8S), GYFTY (GYTY), GYTA
(Y) 53, ADSS, GJFJV, etc. Podemos también proporcionar servicio del OEM y el diseño del cliente agradable.
Cable autosuficiente de la luz de GYXTC8Y con las ventajas seccionadas transversalmente de la forma figure-8:
1.Good mecánico y funcionamiento de la temperatura.
La envoltura externa 2.PVC y la envoltura interna del PE hacer para telegrafiar tienen funcionamiento agradable de la resistencia de humedad.
resistencia 3.Crush y flexibilidad.
4. Pequeño diámetro del cable, peso ligero del cable, instalar fácil.
5. Podemos también proporcionar servicio del OEM, y el embalaje como requisito de cliente.

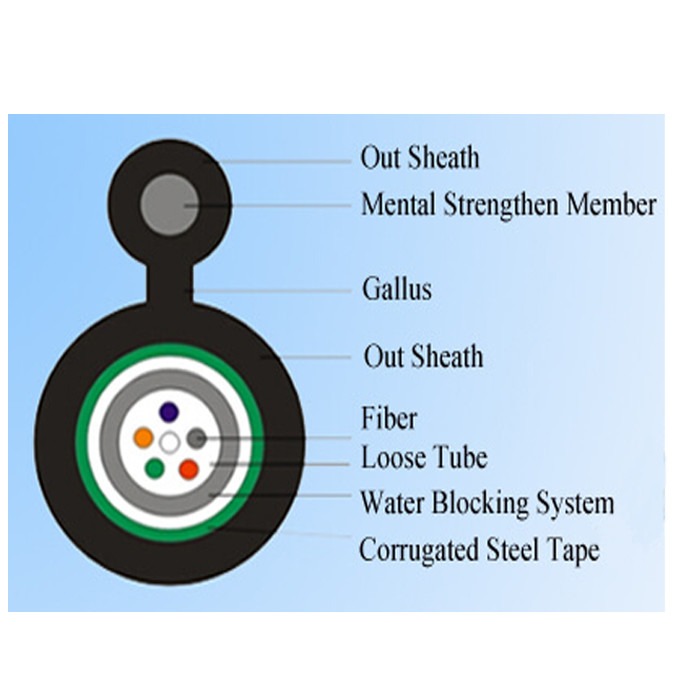

Cable autosuficiente de la luz de GYXTC8Y con el corte transversal de la forma figure-8
Características:
Perameter del producto
| (Artículo) | Danwei | Especificación | ||
| Unidad | G. 652 | |||
| Diámetro de campo de modo | 1310nm | m | 9,2 ± 0,4 | |
| 1550nm | m | ± 10,4 0,8 | ||
| Diámetro del revestimiento | m | 125,0 1 | ||
| No-circularidad del revestimiento | % | 1,0 | ||
| Base/error de la concentricidad del revestimiento | m | 0,5 | ||
| Diámetro de capa | m | 242±7 | ||
| Error de la concentricidad de la capa/del revestimiento | m | 12 | ||
| Longitud de onda de atajo del cable | nanómetro | 1260 | ||
| Coeficiente de atenuación | 1310nm | dB/km | 0,36 | |
| 1550nm | dB/km | 0,22 | ||
| Nivel de tensión de prueba | kpsi | ≥100 | ||
| Corazones de la fibra | Altura | Anchura | Longitud (m) | De tambor | |
| (cm) | (cm) | ||||
| 2 | 70 | 65 | 3000 | Placa de madera | |
| 4 | 70 | 65 | 3000 | Placa de madera | |
| 6 | 70 | 65 | 3000 | Placa de madera | |
| 8 | 70 | 65 | 3000 | Placa de madera | |
| 12 | 70 | 65 | 3000 | Placa de madera |

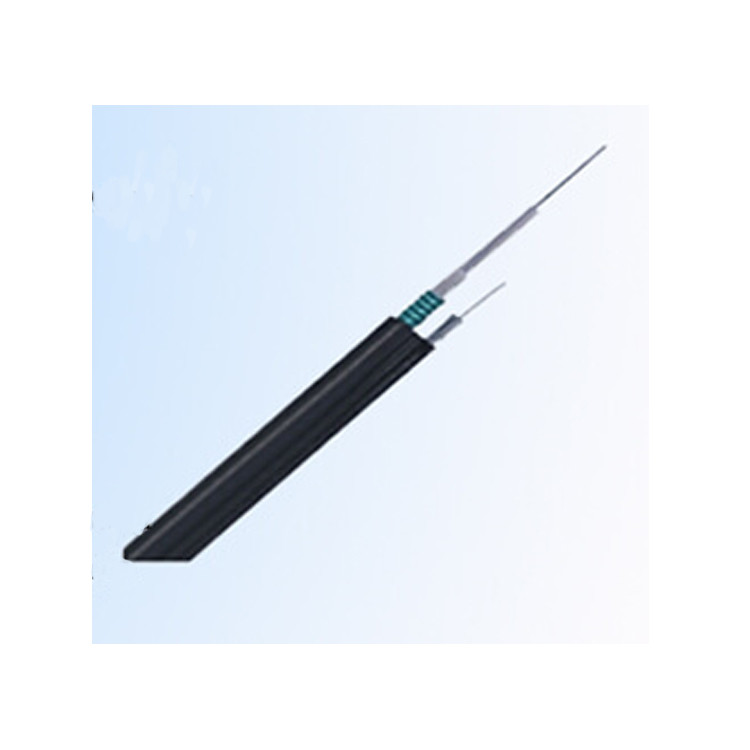

Imagen del cable autosuficiente de la luz de GYXTC8Y con el corte transversal de la forma figure-8
