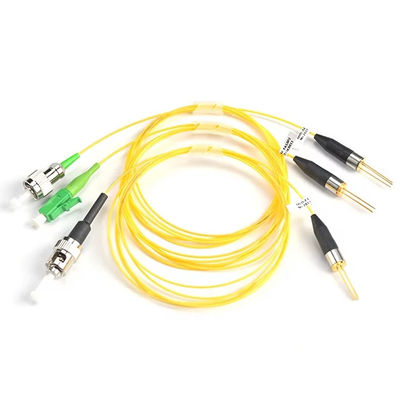

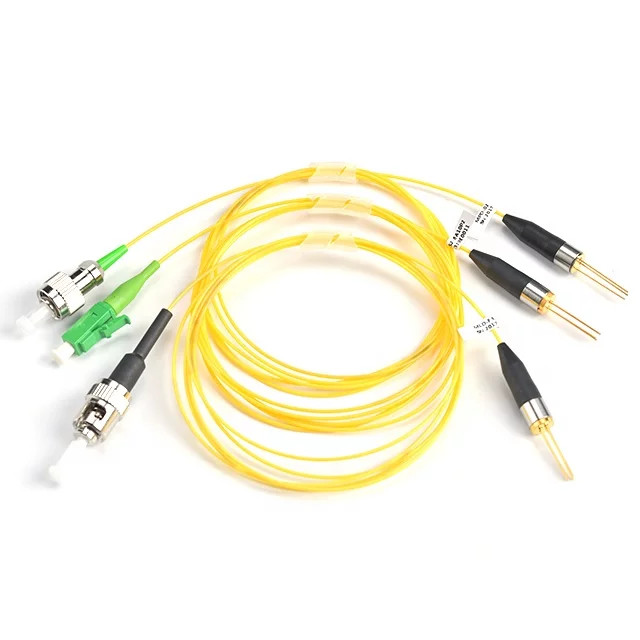

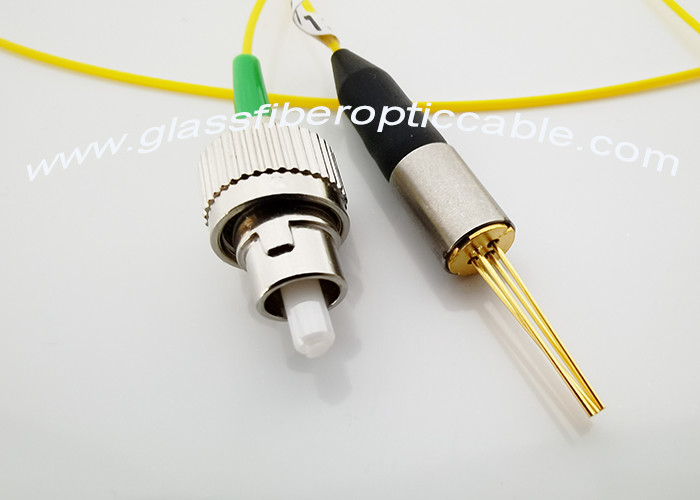

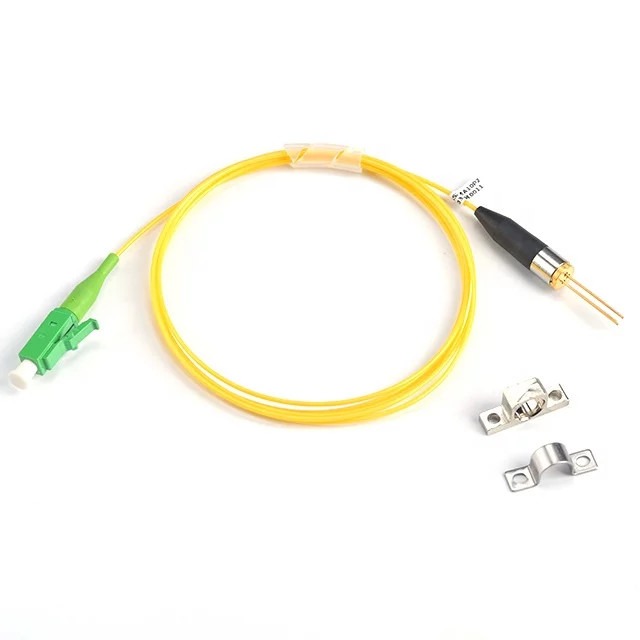

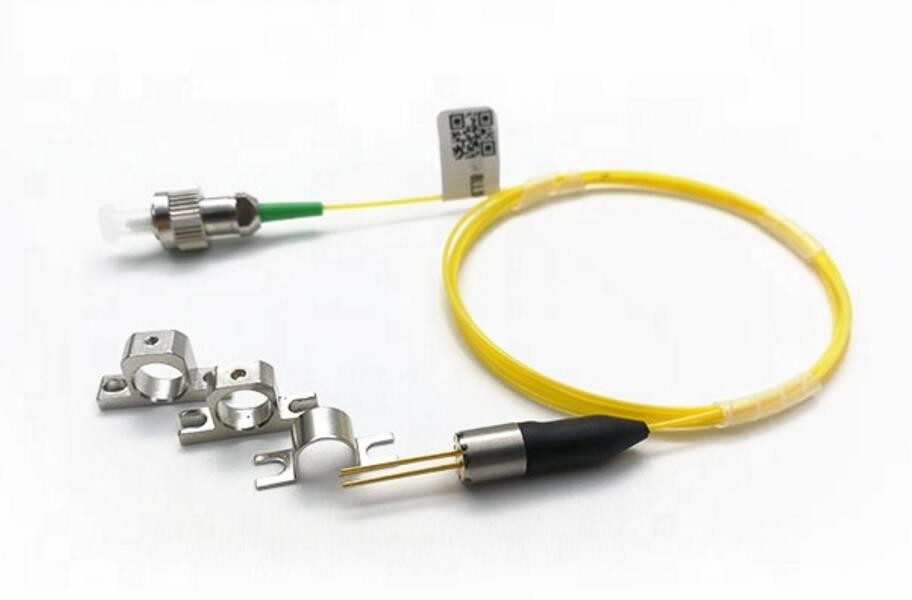

Módulo láser coaxial Pigtail de fibra óptica 850nm VCSEL Diodo láser con cola de pigtail MM50/125um
1. Características
Embalaje coaxial FP y DFB
Monitoreo integrado de InGaAs/PIN
Alta fiabilidad, larga vida útil
2Aplicaciones
Transmisor óptico o señal de fecha
Transmisor óptico de señal analógica
Modulo óptico Bidi y transmisores ópticos
Equipo de ensayo
3Las calificaciones máximas absolutas (Tc=25)°C)
| Parámetro | El símbolo | Las calificaciones | Unidad |
| Corriente de funcionamiento | En caso de que: | I + 20 | - ¿Qué es? |
| Válvula de reversa | El Sr. Sr. | 2.0 | V |
| Corriente de funcionamiento | Si (PD) | 2 | - ¿Qué es? |
| Válvula de reversa | En el caso de las empresas de servicios de telecomunicaciones | 15 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | -40 ~ + 85 | °C |
| Temperatura de almacenamiento | Tstg | -40 ~ + 85 | °C |
| Temperatura de soldadura | Tzld | 260/10 | °C/S |
4Características ópticas y eléctricas (Tc=25°C)
| Parámetro | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Condición de ensayo | |
| Corriente límite | El | 4 | 15 | - ¿Qué es? | CW | ||
| Voltagem hacia adelante | Vop | 1.2 | 1.5 | V. | CW, Si = Iop | ||
| Potencia de salida óptica | Pf | 1 | 4 | el valor de la carga | CW,Si=Ith+20mA | ||
| longitud de onda del centro | FP-LD | El | El valor de las emisiones | El | λc+20 | nm | λc=1270 ~ 1650 |
| DFB-LD | El | El valor de las emisiones | El | λc+10 | nm | ||
| CWDM LD | El | λc-3 | El | λc+3 | nm | ||
| Tiempo de subida/caída ((10 ~ 90) % | Tr/Tf | 0.4 | nS | Si=Ith,Po=Pf(10-90)% | |||
| Corriente del monitor | Yo... | 100 | 1000 | UA | CW, P0= Pf | ||
| Capacidad | C. LasPD | 10 | 15 | El PF | V.Investigación y desarrolloEl valor de las emisiones de CO2 | ||
| Corriente oscura | Identificación | 1 | nA | V.Investigación y desarrolloEl valor de las emisiones de CO2 | |||
| Ratio de supresión en modo lateral | El SMSR | 35 | 40 | Db | CW, Po = 5mW | ||
| El aislamiento | El ISO | 30 | Db | ||||
De acuerdo con los requisitos del cliente fuera del diseño de energía de fibra; la relación de supresión de modo lateral solo se aplica al módulo láser DFB.
Rango de longitud de onda del láser FP ± 20 nm; rango de longitud de onda del diodo láser DFB ± 10 nm, rango de longitud de onda del diodo láser CWDM ± 3 nm.
