Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor
PC 1
MOQ
negotiation
Precio
Passive Components Power Splitter Divider Quick SMA Connector Unit
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: HICORPWELL
Certificación: IEC 60794-2-10/11
Número de modelo: Divisor del divisor de poder
Alta luz:

Los conectores de SMA accionan el divisor

,

Divisor rápido de la unidad del conector de SMA

,

Divisor de poder del RF de los conectores de SMA

Pago y Envío Términos
Detalles de empaquetado: Polybag y cartón
Condiciones de pago: Western Union, L/C, T/T
Capacidad de la fuente: 5000pcs por semana
Especificaciones
Catálogo: Unidad pasiva de los componentes del RF
Conectores: Conectores de SMA
Connector Type: SMA
Conector del RF: SMA-femenino
Radio de curva: 30m m
Poder medio: 50W
Aislamiento (DB): 20
Min Isolation (DB): 18
Dimensión física (milímetros, +/--0,1): 49.6×33.5×12.8
Descripción de producto

Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor



Parámetro

Mínimo.
Tipo.
Máximo.
Gama de frecuencia (gigahertz)
2
8
Pérdida de inserción (DB)
(Con el ratio de la distribución)
3,7
4
Aislamiento (DB)
18
20
VSWR
1,35
Balanza de la amplitud (DB)
0,3
Balanza de la fase (°)
5
Impedancia (Ω)
50
Conectores
SMA
Capacidad de poder (W)
10
Temperatura de funcionamiento (°C)
-30
temperatura normal
+70
Dimensión física (milímetros, +/--0,1)
49.6×33.5×12.8
Peso (g)
30
35
40



El otro divisor de poder



Nuevo 2/3/4/8 divisor de poder de la manera; Pérdida de inserción baja, alto isolaton, tamaño pequeño;
Sistema de comunicación para el amplificador de potencia linear del alto rendimiento;
Bajo costo y alta estructura reversa del poder y confiable del funcionamiento;
Conveniente para la producción en masa, instalación fácil.



Modelo no.

Freq.

Gama

(Gigahertz)

IL.

(DB)

Aislamiento

(DB)

VSWR

Entrada

VSWR

Salida

Delantero

Poder

(w)

Revés

Poder

(w)

Conector

Tipo

Temporeros. (°C)

Dimensión

L x W x H

(milímetro)

HCW2PD9477A 0.136~0.52 0,5 18 1,3 1,3 50 1 N -20~+70 94.5×77×22
HCW2PD4273A 0.35~6.0 1,8 16 1,5 1,5 25 1 SMA-F -55~+85 42×73.5×11.5
HCW2PD6645A 0.4~0.8 0,4 20 1,3 1,3 30 1 BNC-F -55~+85 66×45×18
HCW2PD5055A 0.4~4.0 1,5 18 1,4 1,4 10 1 SMA, N -55~+85 50.5×55.5×20
HCW2PD2854A 0.5~2.0 0,5 20 1,3 1,2 30 3 SMA-F -55~+85 28×54×10
HCW2PD8860A 0.698~2.7 0.8~2.5 0,5 20 1,25 1,25 50 1 SMA, N, BNC -20~+70 88×60×21
HCW2PD2835A 0.8~2.5 0,5 20 1,3 1,2 30 3 SMA-F -55~+85 28×35×10
HCW2PD4036A 0.8~4.2 0,7 20 1,4 1,3 30 3 SMA-F -55~+85 40×36×20
HCW2PD2828A 1.0~2.0 0,4 20 1,3 1,2 30 3 SMA-F -55~+85 28×28×10
HCW2PD2828B 1.0~4.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2828C 2.0~4.0 0,4 20 1,3 1,3 30 3 SMA-F- 55~+85 28×28×10
HCW2PD3033A 2.0~8.0 0,7 20 1,3 1,3 30 3 SMA, N -55~+85 30×33×20
HCW2PD2828D 2.0~8.0 0,7 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2447A 2.0~18.0 1,0 15 1,8 1,6 30 3 SMA-F -55~+85 24×47×10
HCW2PD2828E 4.0~8.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2436A 4.0~18.0 0,8 16 1,8 1,6 30 3 SMA-F -55~+85 24×36×10
HCW2PD3728A 5.0~6.0 0,6 18 1,4 1,3 10 3 SMA-F -55~+85 37×28×14



Modelo no.

Freq.

Gama

(Gigahertz)

IL.

(DB)

Aislamiento

(DB)

VSWR

Entrada

VSWR

Salida

Delantero

Poder

(w)

Revés

Poder

(w)

Conector

Tipo

Temporeros.

(°C)

Dimensión

LxWxH

(milímetro)

HCW3PD12071B 0.136~0.52 0,5 18 1,35 1,35 50 1 N -20~+70 120×71×21
HCW3PD12071A 0.698~2.7 0.8~2.5 0,5 19 1,3 1,3 50 1 SMA, N -20~+70 120×71×21
HCW3PD4152A 2.0~4.0 0,6 18 1,3 1,3 30 3 SMA-F -55~+85 41×52×10
HCW3PD3766A 2.0~8.0 1,0 18 1,4 1,3 30 3 SMA-F -55~+85 37.5×66.5×10
HCW3PD3944A 4.0~8.0 0,7 18 1,4 1,3 30 3 SMA-F -55~+85 39×44×10



Modelo no.

Freq.

Gama

(Gigahertz)

IL. (DB)

Aislamiento

(DB)

VSWR entró VSWR hizo salir

Poder delantero

(w)

Poder reverso

(w)

Tipo del conector

Temporeros.

(°C)

Dimensión LxWxH (milímetros)
HCW4PD160128A 0.136~0.48 0,6 18 1,5 1,4 20 3 SMA-F BNC-F -30~+70 160×128×16.5
HCW4PD136136A 0.136~0.52 0,5 18 1,35 1,35 50 1 N -20~+70 136.4×136×21
HCW4PD9976A 0.4~4.0 2,5 18 1,4 1,4 10 3 SMA-F -35~+65 74.5×99.5×15.5
HCW4PD5676A 0.5~2.0 1,0 20 1,3 1,2 30 3 SMA-F -55~+85 56×76×10
HCW4PD10172A 0.5~6.0 4,5 18 1,5 1,5 10 3 SMA-F -35~+65 72.5×101×15.5
HCW4PD12071A 0.698~2.7 0.8~2.5 0,5 18 1,3 1,3 50 1 SMA, N -20~+70 120×71×21
HCW4PD5650A 0.8~2.5 0,7 20 1,4 1,3 30 3 SMA-F -55~+85 56×50×10
HCW4PD5643A 1.0~2.0 0,7 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5643B 1.0~4.0 0,8 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5643C 2.0~4.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD9452A 2.0~8.0 1,2 20 1,4 1,3 30 3 SMA, N -55~+85 94×52×18
HCW4PD5650B 2.0~8.0 1,2 20 1,4 1,3 30 3 SMA-F -55~+85 56×50×10
HCW4PD5458A 2.0~18.0 2,5 15 1,7 1,7 30 3 SMA-F -55~+85 54×58×10
HCW4PD5643D 4.0~8.0 0,8 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5060A 4.0~18.0 1,5 15 1,8 1,6 30 3 SMA-F -55~+85

50.5×60×10

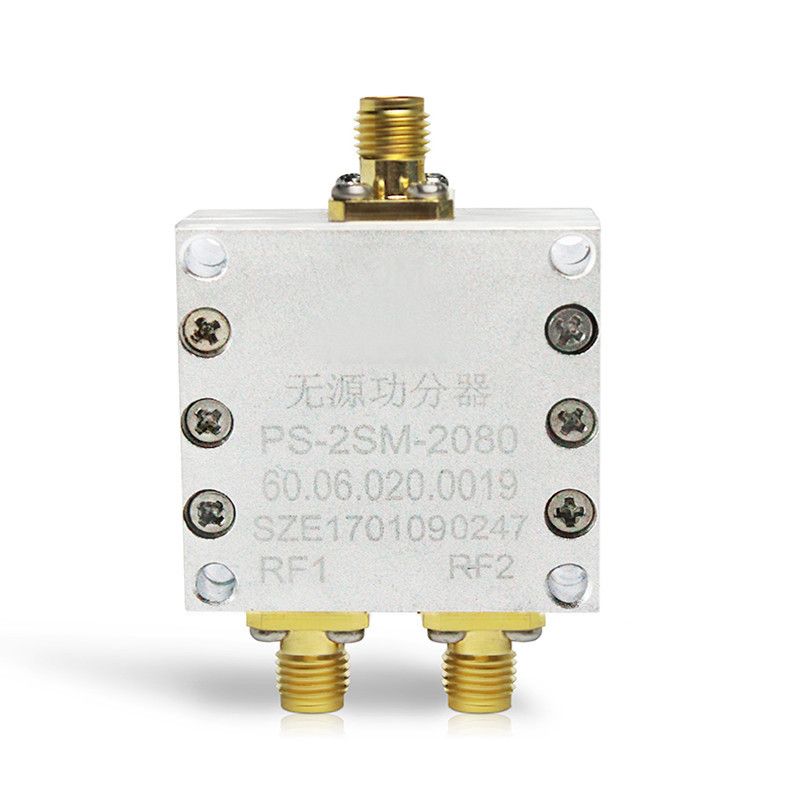

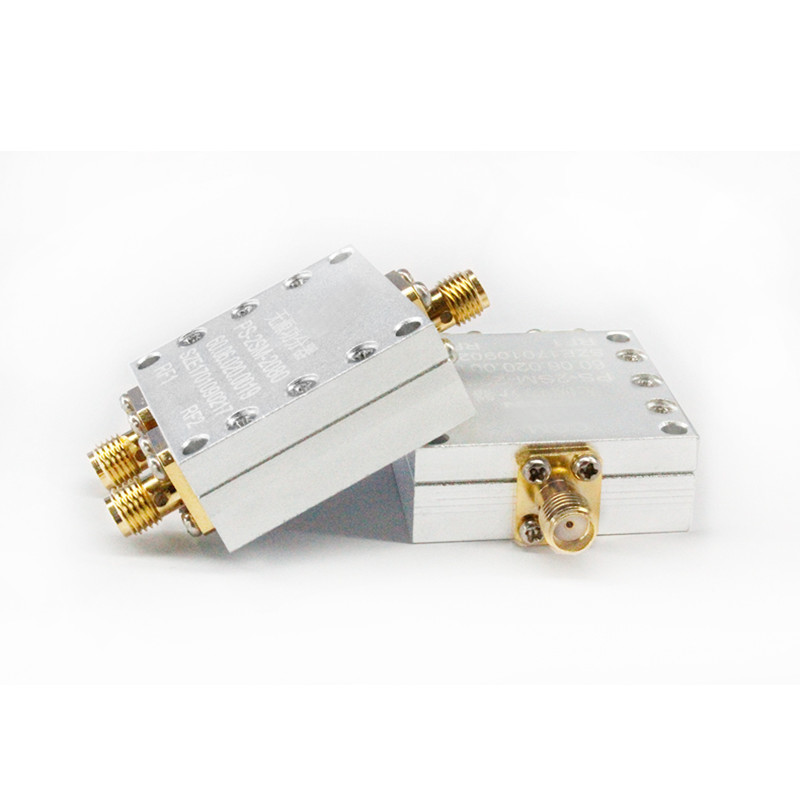

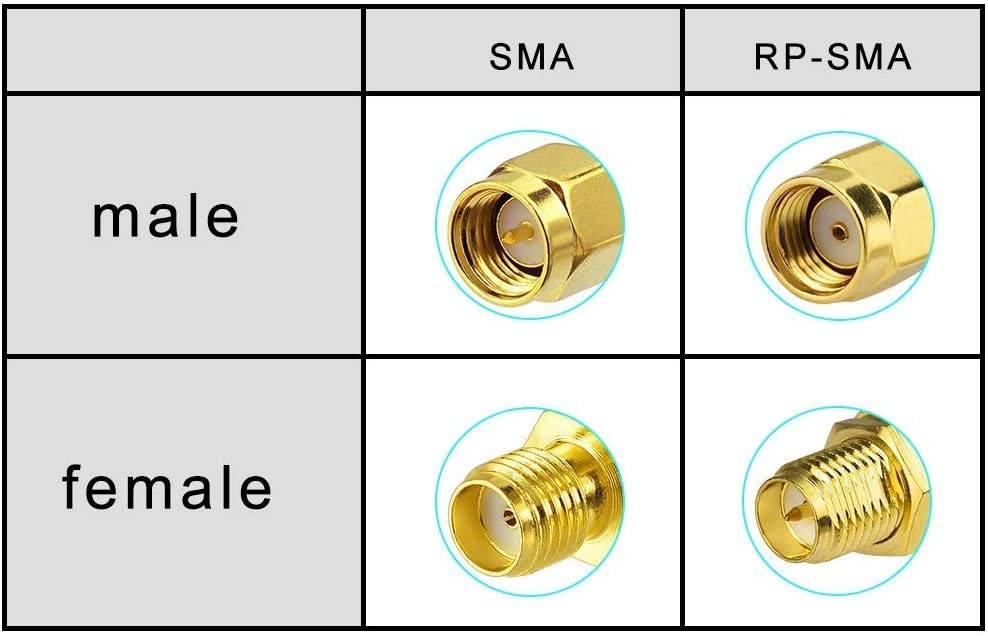

         Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor 0Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor 1Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor 2

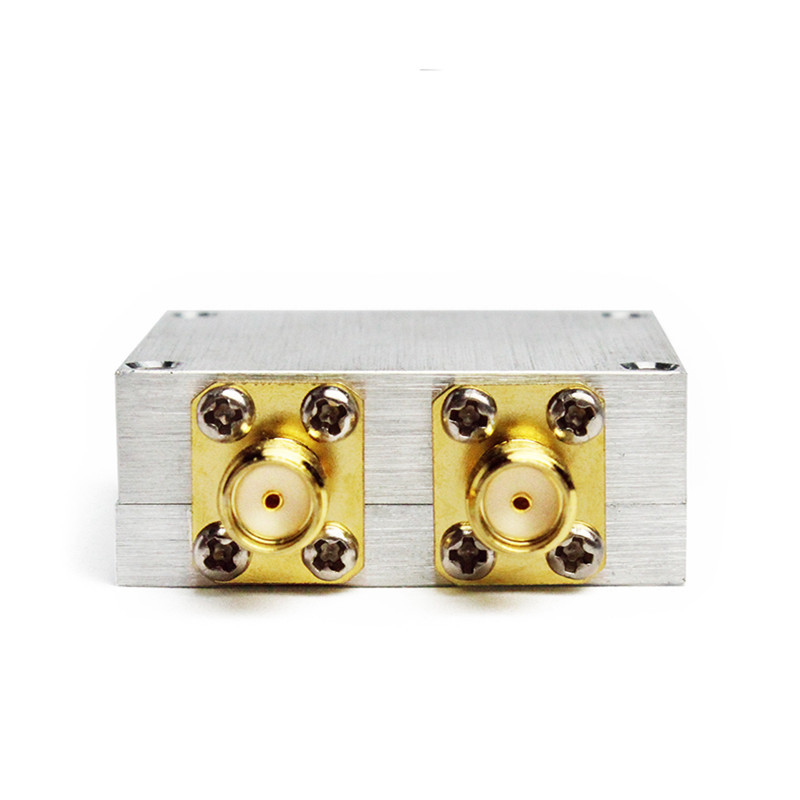

Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor 3

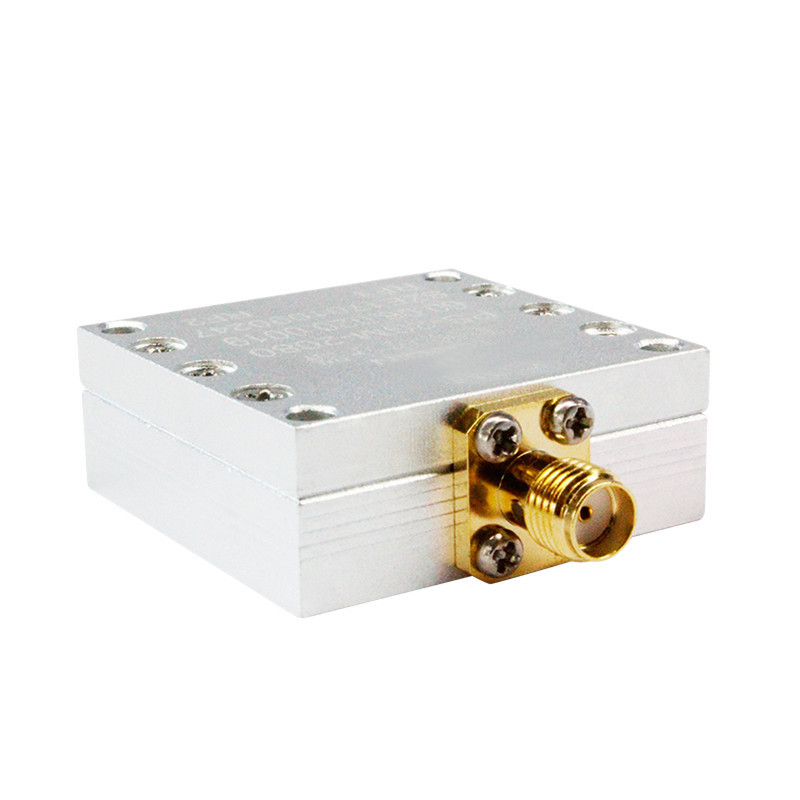

Los componentes pasivos accionan la unidad rápida del conector del divisor SMA del divisor 4
