Fibra óptica de 2 núcleos Cables ópticos de alta temperatura para pozos de petróleo de teflón y sensores de detección resistentes a altas temperaturas Fibras ópticas de medición de temperatura para la detección de pozos de petróleo

Cables ópticos para pozos de petróleo de teflón de 2 y 4 núcleos y resistentes a altas temperaturas

con una capacidad de transmisión superior a 50 W,

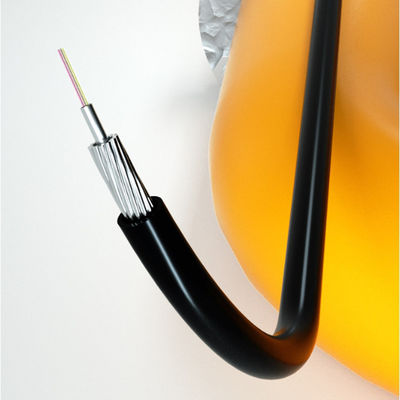

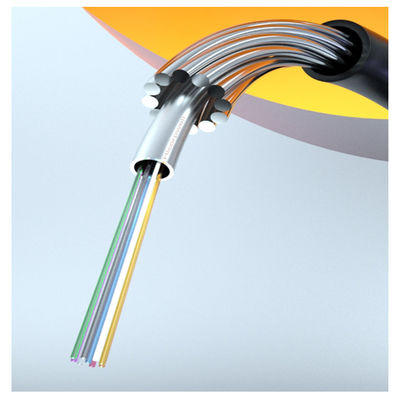

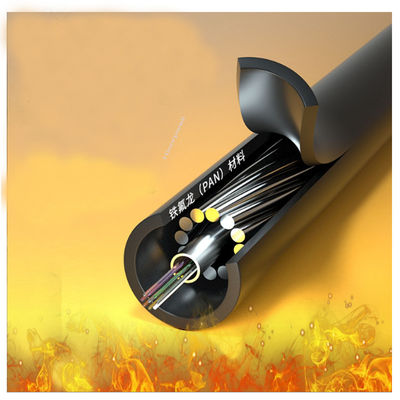

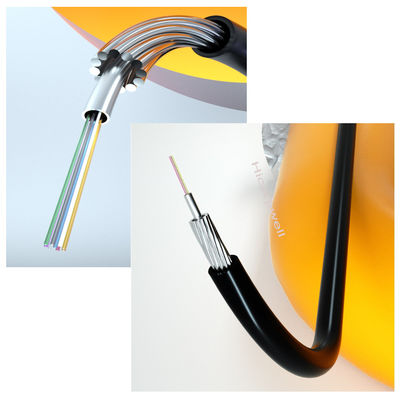

Estructura y materiales

• Fibra óptica: generalmente hecha de fibra óptica de alta temperatura de poliimida, que tiene una excelente resistencia a altas temperaturas y propiedades ópticas,que permite la transmisión estable de señales ópticas en entornos de alta temperatura.
•
• Capa de revestimiento: generalmente recubierto con una capa de politetrafluoroetileno (teflón). El teflón tiene una resistencia excepcional a altas temperaturas, resistencia a la corrosión, resistencia al agua y aislamiento eléctrico,Protección de la fibra óptica de los ambientes externos hostiles.
•
• Capa de refuerzo: Kevlar y otros materiales se utilizan como capa de refuerzo en el centro, lo que mejora la resistencia mecánica del cable óptico, mejorando su resistencia a la tensión, la extrusión,y de flexión, y garantizar que no se dañe fácilmente en el complejo entorno de los pozos de petróleo.
•
• Cubierta exterior: La cubierta exterior también utiliza politetrafluoroetileno para proporcionar una protección adicional, lo que hace que el cable óptico en general sea flexible y resistente a la corrosión para una construcción y colocación convenientes.

Otros parámetros principales:

Principio de trabajo

Características de rendimiento

• Resistencia a altas temperaturas: Puede soportar temperaturas inferiores a 200°C o incluso a 300°C, cumpliendo con los requisitos de altas temperaturas del entorno de los pozos de petróleo.
• Resistencia a la corrosión: Los materiales como el teflón tienen una buena resistencia a la corrosión, capaz de resistir la erosión de varias sustancias químicas en pozos de petróleo, como los sulfuros.
• AntidisturbiosLa fibra óptica es inmune a las interferencias electromagnéticas.permitir un funcionamiento estable en el entorno electromagnético fuerte de los pozos petroleros y garantizar la exactitud y fiabilidad de los datos de medición.
• Medición de alta precisión: puede lograr una medición de temperatura de alta precisión con una precisión de hasta ± 0,5 °C o incluso superior, capaz de capturar rápidamente los cambios sutiles de temperatura en el fondo de los pozos de petróleo,proporcionando un soporte de datos precisos para la producción de pozos de petróleo.
• Control a larga distancia: La distancia máxima de monitoreo por canal puede alcanzar los 16 kilómetros o más, adecuada para el monitoreo de pozos de petróleo a gran escala,y permitir un monitoreo integral de la temperatura de las diferentes profundidades en los pozos de petróleo.
•

Escenarios de aplicación

• Control de la temperatura de los pozos de petróleo: La monitorización en tiempo real de los cambios de temperatura a diferentes profundidades en los pozos de petróleo ayuda a los ingenieros petroleros a comprender el estado de producción de los pozos de petróleo,como juzgar la distribución de temperatura de las capas de petróleo y los cambios en las interfaces petróleo-gas-agua, con el fin de ajustar las estrategias de producción de manera oportuna y mejorar la eficiencia de la recuperación de petróleo.
• Diagnóstico de fallas de pozos de petróleo: se controlan las temperaturas anormales para detectar posibles fallas en los pozos de petróleo, como fugas de tubos y daños en la carcasa,y se toman medidas oportunas para la reparación para evitar la ocurrencia y la expansión de accidentes.
• Monitoreo dinámico del depósito: monitoreo a largo plazo de los cambios de temperatura en los embalses, análisis de las características dinámicas de los embalses, proporcionando una base importante para el desarrollo y la gestión de los embalses,y optimización de los planes de explotación de los embalses.
•

Selección e instalación

• Selección: de acuerdo con las condiciones ambientales específicas del pozo de petróleo (como temperatura, presión, corrosión, etc.), los requisitos de control (precisión, distancia, etc.) y el presupuesto,seleccionar el número de núcleo adecuado (2-núcleo o 4-núcleo), especificaciones y rendimiento del cable óptico de detección de pozos de petróleo.
• Instalación: El proceso de instalación requiere tecnología y equipos profesionales para garantizar la correcta colocación y fijación del agujero inferior del cable óptico, evitando la tensión excesiva, la flexión, el desgaste, el desgaste, el desgaste, el desgaste, el desgaste, el desgaste y el desgaste.o extrusión del cable ópticoAl mismo tiempo, prestar atención a la conexión entre el cable óptico y el equipo de cabeza de pozo, los sistemas de monitorización, etc., para garantizar una transmisión estable de la señal.

El cable de fibra óptica GYTA53 12/32 de núcleo, 250um, se coloca en un tubo suelto hecho de un plástico de alto módulo.

Los tubos están llenos con un compuesto de llenado resistente al agua.
