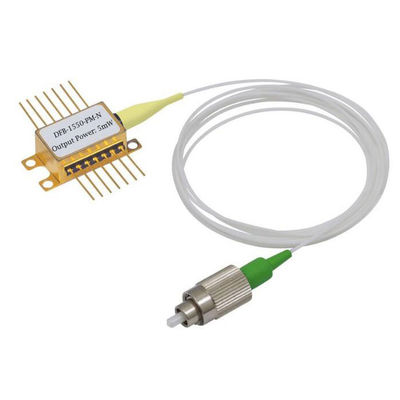

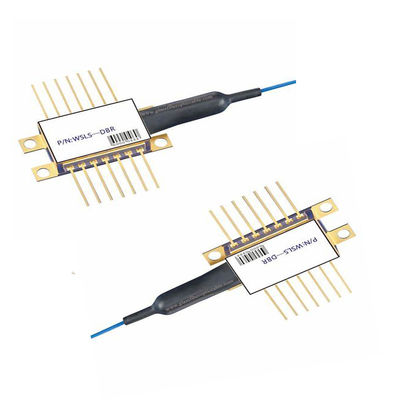

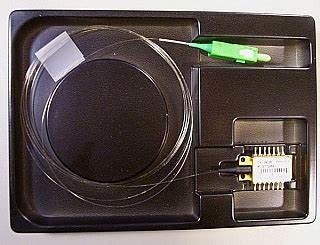

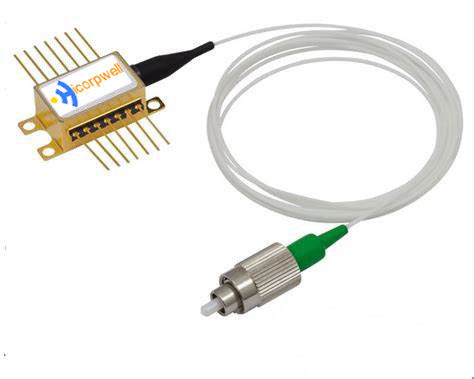

Diodo láser BTF de 14 pines 1550nm 10mW Láser mariposa con TEC incorporado y fibra PM Potencia máxima 10W
1. Características:
Adopta estructura Fabry Perot (Multi-Quantum-Well)
Paquete coaxial DFB
Monitor InGaAs incorporado
Alta fiabilidad, larga vida útil
Soldadura láser fija
Varios tipos de conectores
Varios potencia de salida (0.5mw-8mw)
2. Aplicaciones:
Transmisor óptico de señal de datos
Transmisor óptico de señal analógica
Módulo óptico bidireccional y receptor óptico
Equipos de prueba
Módulo transceptor
Telecomunicaciones
3. VALORES MÁXIMOS ABSOLUTOS (Tc=25°C)
| Parámetro | Símbolo | Valores nominales | Unidad |
| Corriente de funcionamiento del LD | If(LD) | Ith+20 | mA |
| Tensión inversa del LD | Vr(LD) | 2.0 | v |
| Corriente de funcionamiento del PD | If(PD) | 2 | mA |
| Tensión inversa del PD | Vr(PD) | 15 | V |
| Temperatura de funcionamiento | Topr | -40~+85 | °C |
| Temperatura de almacenamiento | Tstg | -40~+85 | °C |
| Temperatura de soldadura | Tsld | 260/10 | °C/S |
4. (Tc=25oC) CARACTERÍSTICAS ÓPTICAS Y ELÉCTRICAS
| Parámetro | Símbolo | Mín. | Tipo | Máx. | Unidad | Condición de prueba |
| Corriente umbral | Ith | 5 | 15 | mA | CW | |
| Tensión directa | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| Potencia óptica de salida | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Longitud de onda central | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Tiempo de subida/bajada (10~90)% | Tr/Tf | 0.4 | nS | If=Ith,Po=Pf(10-90)% | ||
| Corriente del monitor | Im | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capacitancia PD | CPD | 10 | 15 | PF | VRD=5V | |
| Corriente oscura PD | Id | 1 | nA | VRD=5V | ||
| Relación de supresión de modo lateral | SMSR | 30 | 35 | dB | CW,Po=5mW |
De acuerdo con los requisitos del cliente, diseño de potencia de fibra; la relación de supresión de modo lateral solo se aplica al módulo láser DFB.
5. ASIGNACIÓN DE PINES LD
6. Información de compra Diodo láser de paquete coaxial BLLD-XXX-XXXX-XXX
| —X | X | X | —X | X | X | X | —X | X | X | |
| Tipo de paquete | Tipo de conector |
Paquete serie |
Tipo LD | Longitud de onda | potencia |
PD Conn ector pin |
Velocidad de datos | aislador | A&V ROHS | |
| Fibra | Rec | |||||||||
|
P:fibra
R:receptáculo |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N:NO |
A:FC-1 B:FC-2 C:FC-3 D:SC E:ST |
1:Tipo 1 2:Tipo 2 3:Tipo 3 4:Tipo 4 5:Tipo 5 no:R |
D:DFB LD
F:FP LD |
31:1310nm 55:1550nm 51:1510nm 53:1530nm 57:1570nm |
05:0.5mW 10:1.0mW 20:2.0mW 30:3.0mW 40:4.0mW |
A:tipo A B:tipo B C:tipo C |
1:1.25Gb/s 2:2.5Gb/s |
G:aislador
NO:nada |
R:cumple con ROHS
NO:nada |
El número de pieza es PFA2-F3110A-1GR, lo que significa que el diodo láser es FP, la longitud de onda del LD es 1310nm, la disposición de los pines es de tipo A, la potencia es 1mW.
