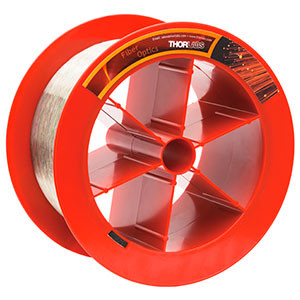

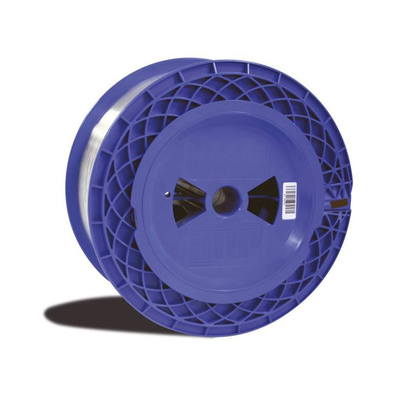

"Polarization-Maintaining PM-ESF-7/125" se refiere a una fibra dopada con erbio de mantenimiento de polarización tipo panda.
Estructura y Principio

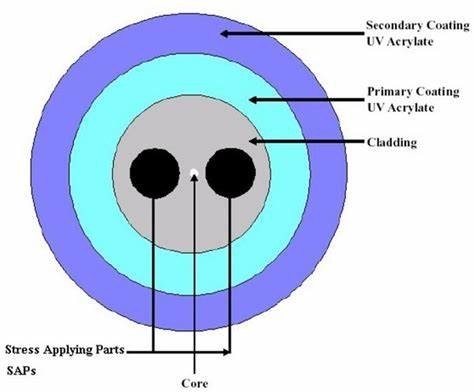

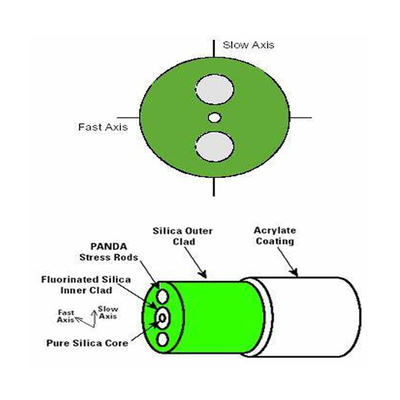

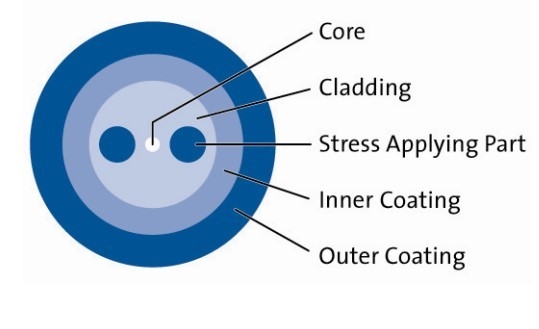

Principio de Mantenimiento de Polarización: PM-ESF-7/125 pertenece a las fibras de mantenimiento de polarización tipo panda, que tienen dos regiones de tensión simétricas. Al introducir tensión en la fibra, los dos modos de polarización ortogonales en la fibra tienen diferentes constantes de propagación, logrando así la función de mantenimiento de polarización, reduciendo la dispersión del modo de polarización y asegurando que el estado de polarización de la onda de luz permanezca básicamente sin cambios durante la transmisión.
Características de Doping: Esta fibra es una fibra dopada con erbio con una alta concentración de iones de erbio. La absorción máxima a 1530 nm puede alcanzar los 55 dB/m, lo que puede realizar eficazmente funciones como la amplificación de la señal óptica.
Parámetros de Rendimiento Parámetros Ópticos
Modo: Fibra monomodo, asegurando que las señales ópticas se transmitan en un solo modo, reduciendo la dispersión modal y mejorando la calidad de la señal.
Birrefringencia: El valor de birrefringencia es ≥3.5×10⁻⁴. La alta birrefringencia permite que la fibra mantenga mejor el estado de polarización de la luz.
Diafonía de Polarización: A la longitud de onda de 1300 nm, la diafonía de polarización es < -35dB/4m, lo que indica que la fibra tiene un alto grado de aislamiento entre los diferentes modos de polarización, reduciendo el impacto de la diafonía en la señal.
Longitud de onda de corte del modo de segundo orden:
Es 1460±60nm, lo que garantiza que la fibra pueda mantener la transmisión monomodo dentro del rango de longitud de onda de trabajo.
Parámetros de Dimensión
Diámetro del núcleo: 7.4 micras.
Un diámetro de núcleo más pequeño ayuda a restringir la transmisión de luz en el núcleo y a mejorar la eficiencia de interacción entre la luz y los iones dopados en el núcleo.
Diámetro del primer revestimiento: 125 micras, proporcionando confinamiento óptico para el núcleo para permitir una transmisión eficiente de la luz en el núcleo.
Diámetro del revestimiento: 245 micras. El revestimiento puede proteger la fibra del entorno externo y mejorar la resistencia mecánica y la vida útil de la fibra.
Otros Parámetros
Rango de longitud de onda de trabajo: 1530-1625nm.
Dentro de este rango de longitud de onda, la fibra puede lograr un buen rendimiento óptico, adecuado para diversas aplicaciones como la comunicación óptica y la detección óptica.
Apertura numérica: 0.15. La apertura numérica determina la capacidad de la fibra para recolectar y transmitir luz, y este valor permite que la fibra se acople bien con otros dispositivos ópticos.
Nivel de prueba de resistencia: 100 kpsi (0.7 GPa), lo que indica que la fibra tiene una alta resistencia mecánica y puede soportar ciertas fuerzas de tracción y compresión.
Características
Alta eficiencia de conversión: Debido al alto dopaje de iones de erbio y al diseño técnico único, tiene una alta eficiencia de conversión de bombeo, que puede convertir eficazmente la luz de bombeo en luz de señal y mejorar el rendimiento de los amplificadores ópticos y otros dispositivos.
Excelentes características de polarización:
Como fibra de mantenimiento de polarización, puede mantener bien el estado de polarización de la luz, proporcionando una salida de polarización estable para aplicaciones que requieren luz polarizada.
Buena calidad del haz: Puede lograr una salida láser con un ancho de línea estrecho y una alta calidad del haz, adecuado para escenarios de aplicación con altos requisitos de calidad del haz, como el procesamiento láser y la medición láser.
Alta fiabilidad:
Adoptando la tecnología de recubrimiento NuCoat FA™, tiene una buena capacidad anti-interferencia ambiental,
puede funcionar de forma estable durante mucho tiempo en entornos extremos y mejora la fiabilidad y la vida útil de la fibra.
