La iluminación solar captura la luz solar y la canaliza a través de cables de fibra óptica. Sistema de iluminación solar basado en fibra

Principio de funcionamiento del sistema inteligente de importación de luz solar

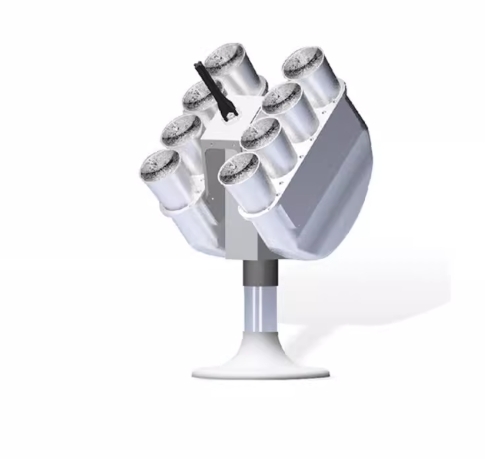

1. Módulo de captura y seguimiento solar

• Recolección de luz solar: Un concentrador solar de alta eficiencia (generalmente una lente parabólica o de Fresnel) se monta en exteriores (por ejemplo, en tejados o paredes) para recolectar la luz solar. La superficie del colector está diseñada para maximizar la absorción de luz, incluso en días nublados.
•
• Seguimiento inteligente: Un sensor de seguimiento solar integrado (basado en fotocélulas o GPS) ajusta continuamente el ángulo del colector para seguir la trayectoria del sol, asegurando una captura óptima de la luz durante todo el día. Este mecanismo aumenta la eficiencia de la luz en un 30–50% en comparación con los sistemas fijos.
•

2. Sistema de conducción por fibra óptica

• Transmisión de luz: La luz solar capturada se dirige a cables de fibra óptica (hechos de sílice de alta pureza o PMMA), que actúan como “tuberías de luz”. Las fibras utilizan la reflexión interna total para transmitir la luz con una pérdida mínima (típicamente <10% en 50 metros).
•
• Distribución multirrama: La fibra principal puede dividirse en fibras secundarias más pequeñas, lo que permite distribuir la luz solar a múltiples habitaciones simultáneamente. Por ejemplo, una configuración de 4 habitaciones podría usar una fibra principal de 10 mm que se divide en cuatro fibras de 5 mm, cada una de las cuales sirve un espacio de 10–20 m².
•

3. Unidad de iluminación y control interior

• Emisión de luz: Al final de cada fibra, una luminaria difusora (montada en el techo o empotrada) dispersa la luz solar de manera uniforme, creando un efecto de iluminación natural. La luminaria puede imitar el espectro de la luz diurna (5000–6500K) con un IRC (Índice de Reproducción Cromática) >90, idéntico a la luz solar directa.
• Regulación inteligente: Un panel de control integrado ajusta la intensidad de la luz según las necesidades interiores. Las características pueden incluir:
  • Atenuación automática (responde a los niveles de luz ambiental)
  • Programación por temporizador (por ejemplo, se enciende al amanecer, se apaga al anochecer)
  • Control remoto a través de una aplicación para smartphone (para ajustar el brillo o el estado del seguimiento)
  •

4. Características de diseño de eficiencia energética

• Sin requerimiento de electricidad: El sistema funciona únicamente con energía solar, eliminando la dependencia de la red eléctrica para la iluminación (ahorrando ~800–1200 kWh/año para 4 habitaciones).
• Aislamiento térmico: Las cubiertas especializadas alrededor de las fibras evitan la transferencia de calor, asegurando que los espacios interiores permanezcan frescos incluso con luz solar directa.
• Opción de energía de respaldo: Algunos modelos incluyen una pequeña batería (cargada por el colector solar) para mantener la iluminación durante breves periodos de nubosidad o al anochecer.
•

5. Instalación y adaptabilidad

• Para tejados semiplanos o paredes laterales, el colector solar se monta utilizando soportes ajustables (acero inoxidable o aluminio) que se pueden inclinar 0–60° para optimizar la exposición al sol.
• Los cables de fibra se enrutan a través de paredes o techos (con un diámetro de 10–20 mm, similar al cableado eléctrico), lo que lo hace adecuado para construcciones nuevas o renovaciones.
•

Diagrama técnico clave (simplificado)

texto plano

Exterior:          Colector solar → Mecanismo de seguimiento solar
Transmisión:     ↓                  ↓
                  Cables de fibra óptica (Divididos en ramas)
Interior:           ↓
                  Luminarias difusoras → Panel de control inteligente















































1. El sistema de seguimiento solar automático lleva la luz solar a cada rincón.

Para asegurar que la luz solar se pueda capturar con precisión desde el amanecer hasta el atardecer, el sistema de seguimiento solar se desarrolló de forma independiente.

Combinado con el modo de cálculo de latitud y longitud y el modo fotosensible.

Modo de cálculo de latitud y longitud: calcula las cuatro estaciones del sol y la trayectoria de funcionamiento de diferentes regiones

Para asegurar el funcionamiento normal incluso cuando el sol está cubierto por nubes, una vez que el sol rastrea el sol inmediatamente.

Modo fotosensible: Cuando hay sol.

Puede rastrear la posición del sol con mayor precisión, la precisión de seguimiento alcanza los 0,01 grados, y cada punto de luz se puede recolectar con precisión.

Instalación sencilla, sistema de posicionamiento inteligente, el sistema de puesta de sol dejará de funcionar automáticamente, al día siguiente el sol sale y comienza la operación de seguimiento automático.

2.Luz solar pura, bajo en carbono, ahorro de energía, protección ambiental

La luz emitida por el sistema de iluminación de fibra óptica es directamente luz solar natural y no ha sufrido conversión de energía.

Es esencialmente diferente de las aplicaciones ordinarias de energía solar.

No solo elimina una gran cantidad de rayos ultravioleta y varios rayos dañinos, sino que también conserva todos los oligoelementos y sustancias útiles en la luz solar directa, lo que lo hace completamente diferente de las luces solares,

El sistema de iluminación de fibra óptica utiliza corriente alterna civil de 220 V, que se convierte en electricidad de bajo voltaje y entra en el interior del sistema. Esta electricidad se utiliza para impulsar el sol de microordenador en este sistema para rastrear automáticamente el funcionamiento de los componentes.

El funcionamiento del daylighter es inferior a 1 kWh por mes y solo 12 kWh por año.

3. Combinación perfecta de luz solar e iluminación artificial

Disfrute de la luz solar cuando haya sol, y se convertirá inteligentemente en iluminación artificial sin luz solar.
