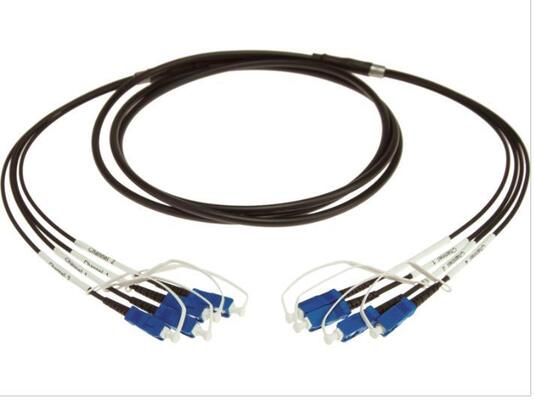

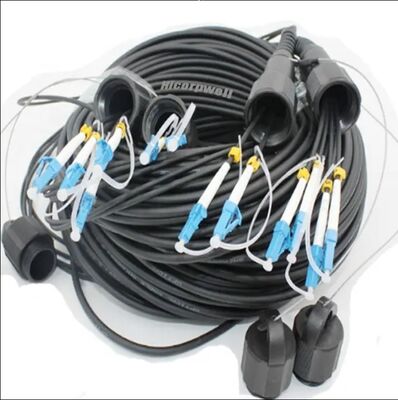

Cable de conexión de TPU con aislamiento TPU de 200M SC UPC personalizado, diseñado para el enrutamiento de señales confiable entre dispositivos. Este cable de fibra óptica monomodo cuenta con aislamiento de TPU y está disponible en varios tipos de conectores, incluyendo FC, SC, LC y ST con opciones de férula PC, UPC y APC.
LC: Conector de factor de forma pequeño, la mitad del tamaño de SC
ST: Conector de tipo bayoneta de liberación rápida con acoplamiento de bloqueo giratorio
FC: Conexión fija con carcasa de barril roscado
SC: Conector de propósito general tipo push/pull con diseño cuadrado
PC (Contacto Físico): Las caras finales curvas eliminan el espacio de aire
UPC (Contacto Físico Ultra): Pulido extendido para un acabado de superficie superior
APC (Contacto Físico Angulado): Caras finales anguladas de 8 grados para una conexión apretada
| Parámetro | Unidad | LC/SC/ST/FC |
|---|---|---|
| SM(9/125) | MM(50/125 o 62.5/125) | PC/UPC/APC/PC |
| Pérdida de Inserción | dB | ≤0.3 / ≤0.2 / ≤0.3 / ≤0.2 |
| Pérdida de Retorno | dB | ≥45 / ≥50 / ≥60 / ≥35 |
| Intercambiabilidad | dB | ≤0.2 |
| Repetibilidad | dB | ≤0.2 |
| Durabilidad | Tiempo | >1000 |
| Temperatura de Operación | °C | -40~75 |
| Temperatura de Almacenamiento | °C | -45~85 |
| Parámetro | Especificación |
|---|---|
| Extremo del Conector A/B | LC, SC, FC, ST o especificado |
| Diámetro del Cable | 4.0mm / 7.0mm / 8.0mm |
| Material de la Cubierta | TPU |
| Núcleo de Fibra | 4, 8, 12 o especificado |
| Modo | Monomodo / Multimodo |
| Longitud de Onda de Operación | 1310/1550nm (SM) / 850/1310nm (MM) |
| Pulido | UPC / APC / UPC |
| Pérdida de Inserción (Máx.) | 1.5dB / 1.0dB |
| Pérdida de Retorno (Mín.) | 50dB / 35dB |
| Características Mecánicas | Enchufe: ≤1000N (cable principal) Toma: ≤100N (cables de derivación) |
| Grado | IP68 |
| Tiempo de Acoplamiento | 500 Min |
| Durabilidad (Máx.) | 0.2dB |
| Repetibilidad (Máx.) | 0.5dB |
| Temperatura de Operación | -40°C a +85°C |
| Temperatura de Almacenamiento | -40°C a +85°C |
