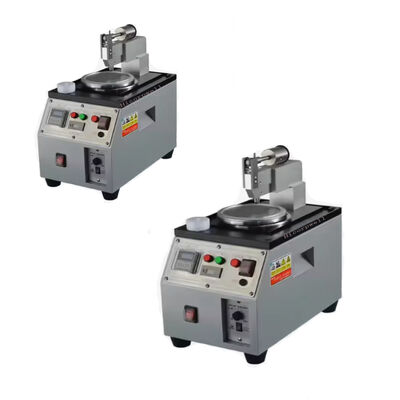

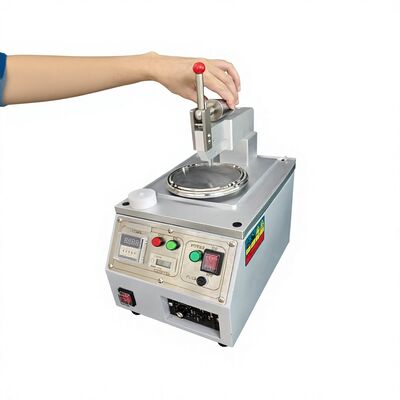

Una máquina de pulido de conectores de fibra óptica es un dispositivo óptico de precisión especializado diseñado para la rectificación fina y el acabado superficial de los ferrules de conectores de fibra.Es el equipo básico en la producción en masa de cables de parche de fibraAl pulir con precisión la cara del conector, la máquina elimina los arañazos en la superficie, los residuos de resina y la curvatura desigual.optimización de los parámetros de rendimiento óptico clave, incluida la pérdida de inserción (IL) y la pérdida de retorno (RL)Se aplica ampliamente en la construcción FTTH, el cableado de centros de datos, la fabricación de dispositivos ópticos y los proyectos de ingeniería de comunicaciones.Sustituye el pulido manual tradicional para ofrecer una, resultados de pulido repetibles y de alto rendimiento.
Principio de trabajo
La máquina adopta tecnología de pulido orbital mecánico a presión constante.Fija múltiples conectores de fibra en una plataforma de pulido dedicada y ejecuta trayectorias de pulido preestablecidas con presión controlableA través de la rectificación progresiva con películas de pulido de diferente grano, elimina el adhesivo residual, las burras de fibra y los defectos superficiales en la cara final de la ferrule.Todo el proceso logra una curvatura de la cara final constante, perfecta fluidez del núcleo de fibra y acabado superficial ultra-listo, que cumple con los estándares industriales de pulido UPC y APC.
Características principales del producto
1.Estructura de pulido estable
Equipado con estructuras profesionales de presión de cuatro esquinas o centro. El diseño de presión de cuatro esquinas proporciona una distribución de presión uniforme y estable sin saltos o desviaciones durante el funcionamiento,Mejora eficaz de la consistencia de los parámetros 3D de la cara final (radio de curvatura), desplazamiento del ápice, altura de la fibra) y apoyo a la producción a largo plazo.
2.Amplia compatibilidad
Soporta conectores de fibra única convencionales como SC, LC, FC, ST, así como conectores MPO/MTP de varios núcleos.que cubre los escenarios de las comunicaciones civiles convencionales y de las conexiones ópticas de centros de datos de alta densidad.
3.Parámetros inteligentes ajustables
Integra un sistema de control digital con visualización en tiempo real de la presión de pulido, velocidad de ejecución, tiempo de procesamiento y estado de funcionamiento.Todos los parámetros del proceso son libremente ajustables y se pueden guardar como presets personalizadosLos operadores pueden cambiar rápidamente los modos de pulido UPC/APC para que coincidan con diferentes estándares de producción.
4.Alta eficiencia y alto rendimiento
En comparación con el pulido manual, el modo automatizado de pulido por lotes mejora en gran medida la eficiencia de la producción.Una sola operación puede procesar simultáneamente 12 48 conectores con una tasa de calificación estable del producto terminado, reduciendo efectivamente los costes laborales y la dependencia técnica de los trabajadores.
5.Durabilidad y bajo mantenimiento
Adopta un marco metálico de alta rigidez y componentes de transmisión de precisión, con un funcionamiento estable, bajo ruido y una larga vida útil.Reemplazo de consumibles y mantenimiento de equipos, reduciendo los tiempos de inactividad de la producción.
Estándar de calidad del pulido
Después del pulido profesional, la cara final del conector no consigue arañazos, agujeros ni residuos de polvo.Características de la UPC con baja pérdida de inserción y alta pérdida de retornoLa cara del extremo del APC en ángulo suprime eficazmente la luz reflejada.adaptarse perfectamente a escenarios de transmisión de señales ópticas de alta precisión y evitar interferencias y atenuación de la señal causadas por un mal procesamiento de la cara final.
Principales aplicaciones
Se utiliza ampliamente en la producción en masa de cables de parche de fibra óptica y trenzas, procesamiento y personalización de componentes ópticos pasivos, producción de apoyo de ingeniería FTTH,Procesamiento de componentes de cableado óptico de centros de datos, y el acabado de calidad de los conectores ópticos de comunicación en los proyectos de estaciones base de comunicación.
Características
* Ferrulas de fibra para rectificar las caras finales de los PC de 2,5 mm y 1,25 mm, tales como FC, SC, ST/LC, etc.
* Hecho de acero inoxidable acabado de alta calidad, duro y portátil;
* Los bordes redondos interiores y exteriores están diseñados para una fácil operación manual;
*El tamaño de procesamiento es exquisito, suave y libre de hendiduras, lo que garantiza el efecto de molienda;
* Ligero y pequeño, fácil de transportar;
Descripción
En caso de que no se permita su sustitución o soldadura, la cara final de la fibra de cola de las piezas dañadas (incluidos los arañazos y grietas)
Dispositivos ópticos con diversas funciones (como láseres, transceptores, moduladores, interruptores ópticos, amplificadores, compensadores, etc.)

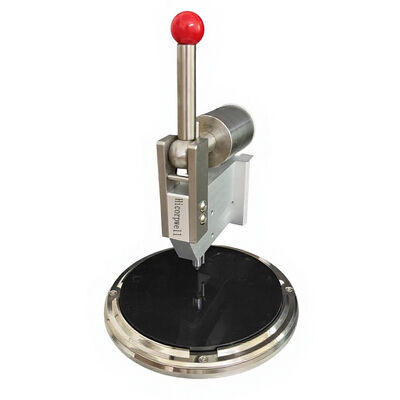

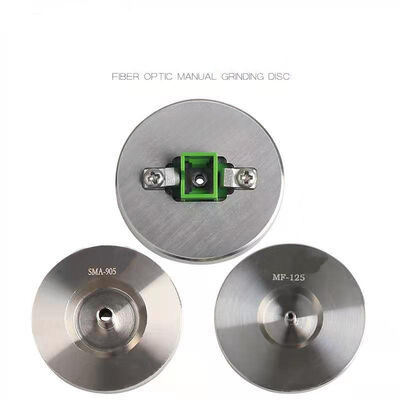

Disco de rectificación manual de fibra óptica Disco de rectificación manual para la reparación de la cara final de la fibra óptica es un rápido,
herramienta sencilla y eficiente para reparar la cara final en el sitio.
Especificaciones
1. temporizador: rotación Omron, temporizador digital clave, cualquier tiempo
2. Apto para: φ2,5 mm PC,APC:FC,SC,ST; φ1,25 mm PC,APC:LC,MU,MT,mini-MT,MT-RJ;
PC,APC:MPO,MTP,MPX;Pig-tail;Fibra-array;PLC
3 Núcleos 18 20 24
4- Conectores de fibra óptica estándar: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC,
FC/APC, SC/APC, MT-RJ, E2000, etc. Las condiciones de los productos de la categoría 2 se especifican en el anexo I del presente Reglamento.
5Pérdida de inserción del conector: ≤ 0,2 dB (SM), ≤ 0,15 dB (MM)
6. Pérdida de retorno: ≥ 50 dB (PC), ≥ 60 dB (APC)
7. Río de curvatura: PC:1025 mm ((φ2.5 mm),725 mm ((φ1.25 mm),APC:512 mm
8. Pérdida de repetición: ≤ 0,1 dB; Pérdida de intercambio: ≤ 0,2 dB
